Wheel of Horror 04162 : réparer une roue qui ne tourne plus

La Wheel of Horror peut continuer à produire du son et de la lumière alors que sa grande roue ne tourne plus. Le moteur n’est pas forcément hors service. Sur la pièce documentée dans la source, la panne venait de la liaison entre l’axe d’entraînement et la roue.

Pièces concernées

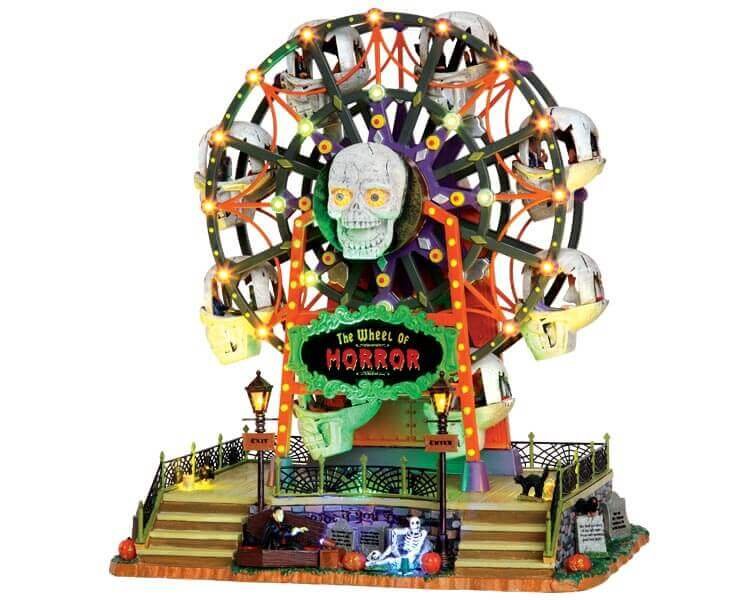

La pièce concernée par ce tutoriel

Référence Lemax 04162

The Wheel Of Horror

Voir la fiche →

1. Reconnaître la panne

2. Ouvrir le socle

1. Retourner la pièce. Soutenez la roue et les petits décors pendant la manipulation.
2. Soulever le feutre. Ouvrez seulement la zone utile si vous souhaitez conserver la protection d’origine.
3. Retirer les quatre petites vis. Elles maintiennent la plaque inférieure.
4. Soulever la plaque lentement. Les fils des éclairages se trouvent juste derrière et restent fragiles.
5. Photographier l’intérieur. Mémorisez le passage de chaque fil avant de poursuivre.

3. Libérer la roue et ses supports

1. Retirer la seconde petite plaque. Elle donne accès aux fixations du support supérieur.
2. Libérer les pieds du support. Pressez les attaches avec douceur et sans tordre la résine.
3. Repérer le décor lumineux. Sur la pièce de la source, un crâne collé masque la longue vis. Ses yeux sont reliés par des fils.
4. Dégager uniquement la zone utile. Ne tirez jamais sur le décor tant que les fils restent attachés.
5. Retirer la longue vis. Soutenez les deux côtés puis séparez doucement la roue de ses supports.

4. Contrôler la liaison d’entraînement

Observez la petite pièce qui transmet le mouvement et le logement correspondant dans la roue. Retirez les résidus sans agrandir l’ouverture. Faites tourner la roue à la main et recherchez une fissure, un jeu important ou un mauvais alignement.

Un essai alimenté doit rester très bref. Gardez les doigts, les fils et les outils loin des parties mobiles. Si l’entraînement tourne correctement sans la roue, le moteur n’est probablement pas la cause principale.

5. Rattraper un jeu léger

Dans la réparation d’origine, l’auteur a placé de très fines bandes de ruban isolant autour de la liaison afin de supprimer le jeu. Cette solution a fonctionné sur cet exemplaire, mais elle doit rester un dépannage réversible et non une compatibilité garantie.

1. Nettoyer le logement. Retirez seulement les petits débris déjà détachés.
2. Ajouter une épaisseur minime. Le calage doit pouvoir être retiré sans endommager la pièce.
3. Reposer la roue provisoirement. Contrôlez son alignement avant toute fixation.
4. Faire tourner à la main. Retirez le calage si la roue force, penche ou présente un point dur.

Si le logement est fendu ou très déformé, le remplacement de la liaison reste préférable.

6. Remonter et tester

1. Replacer la roue. Installez la entre les deux supports sans serrer excessivement la longue vis.
2. Protéger les fils. Aucun conducteur ne doit passer sous une fixation ou près d’une pièce mobile.
3. Reposer les plaques. Replacez leurs vis dans leur position d’origine.
4. Effectuer un essai. Vérifiez la rotation complète avant de recoller le feutre.
