Diagnostiquer un problème de moteur sur la Lemax Witches Tower 85301

Une Witches Tower qui ne produit plus ni mouvement, ni lumière, ni son peut sembler totalement hors service. Sur la réparation documentée ici, un moteur en court circuit coupait pourtant toutes les fonctions. Le débrancher a permis de confirmer la panne avant son remplacement.

Pièces concernées

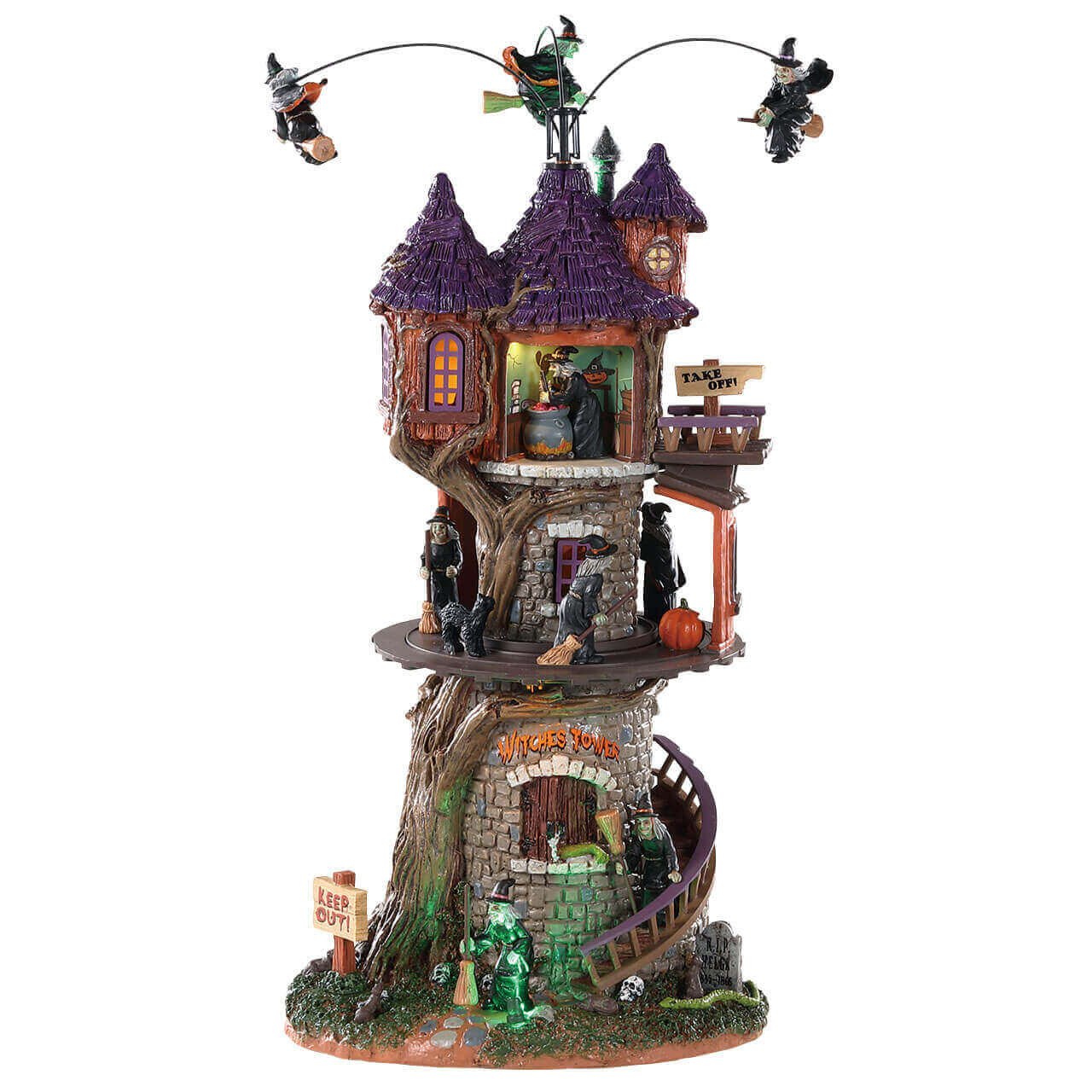

La pièce concernée par ce tutoriel

Référence Lemax 85301

Witches Tower

Voir la fiche →

1. Distinguer la panne générale de la panne moteur

2. Isoler le moteur suspect

Le mécanisme est accessible sous la tour. Une natte en caoutchouc masque la zone d’ouverture. Décollez la progressivement avec une spatule fine. Des fils d’éclairage passent très près de cette ouverture, il faut donc éviter d’enfoncer l’outil. Le mécanisme et les cartes peuvent être fortement maintenus par de la colle chaude. Retirez la par petites portions sans chauffer la résine.

1. Débrancher complètement la tour. Retirez l’adaptateur avant toute ouverture.
2. Photographier la base. Notez la place de chaque vis, connecteur et fil.
3. Ouvrir sans tirer. La coque peut rester reliée par des conducteurs courts. Soutenez chaque partie pendant l’ouverture.
4. Repérer le connecteur du moteur. Suivez ses deux fils depuis le corps du moteur jusqu’à la carte.
5. Débrancher le moteur par son connecteur. Saisissez le plastique, jamais les fils.
6. Faire un essai très bref. Si le son et l’éclairage reviennent sans le moteur, celui ci ou son câblage est probablement en court circuit.

Si rien ne revient après le débranchement du moteur, arrêtez le test. Le problème peut venir de l’adaptateur, de l’interrupteur, du connecteur principal, de la carte ou d’un autre composant.

3. Contrôler la transmission avant de commander

Retirez la courroie ou désaccouplez le moteur seulement si l’accès le permet sans forcer. Faites tourner les engrenages à la main. Ils doivent suivre leur course sans point dur. Un mécanisme bloqué peut surcharger un moteur encore fonctionnel et provoquer une nouvelle panne après remplacement.

Examinez aussi la courroie, la poulie, les engrenages et les axes. Une courroie trop tendue ou une roue abîmée peut être la cause initiale du problème. Rangez les petites fixations dans un récipient pendant l’ouverture.

4. Choisir le moteur de remplacement

Les petits moteurs utilisés par Lemax peuvent se ressembler sans être parfaitement identiques. Vérifiez la place disponible, l’alimentation et la façon dont la poulie se fixe avant le remplacement.

5. Remplacer le moteur

1. Repérer la polarité. Prenez une photo nette des deux fils avant de dessouder.
2. Retirer la poulie ou le pignon. Procédez doucement afin de conserver la pièce d’origine.
3. Dessouder rapidement les fils. Travaillez sur une pièce débranchée et évitez de chauffer longtemps les bornes.
4. Installer le nouveau moteur. Replacez le support, la poulie et la courroie sans contrainte latérale.
5. Ressouder puis isoler. Aucun fil nu ne doit pouvoir toucher la coque, la carte ou une autre borne.

6. Tester et refermer

Avant de fermer, écartez les fils des engrenages et lancez un essai court. Vérifiez le sens des animations, la régularité du mouvement, le retour du son et de l’éclairage, ainsi que l’absence de chauffe. Si le mouvement part dans le mauvais sens, coupez l’alimentation puis inversez les deux fils du moteur.

Après un essai concluant, débranchez de nouveau la pièce et replacez chaque fil dans son chemin d’origine. Remettez le mécanisme dans son alignement initial sans forcer, puis refermez sans pincer de conducteur.
