Grand Carousel 84349 : accéder au moteur et à la courroie

Sur le Grand Carousel 84349, le moteur, la courroie et le boîtier d’engrenages se trouvent dans la partie supérieure du manège. Cette information évite d’ouvrir inutilement le dessous de la pièce lorsque le mouvement ralentit, patine ou s’arrête.

Pièces concernées

La pièce concernée par ce tutoriel

Référence Lemax 84349

The Grand Carousel

Voir la fiche →

1. Observer les symptômes

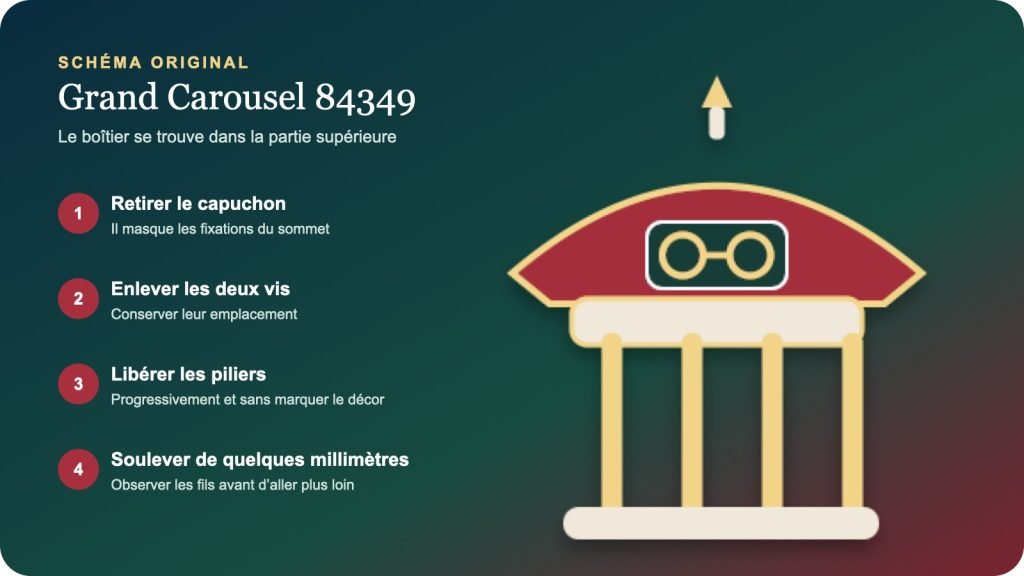

2. Ouvrir la partie supérieure

1. Stabiliser le carrousel. Placez le sur une surface plane et soutenez les décors fragiles.
2. Retirer le petit capuchon du sommet. Travaillez avec une spatule fine en plastique si un bord doit être dégagé.
3. Retirer les deux vis. Conservez les séparément afin de retrouver leur emplacement.
4. Protéger les quatre grands piliers. Utilisez un tissu épais avant toute prise avec un outil.
5. Libérer progressivement les points de colle. Effectuez de très petits mouvements et alternez entre les quatre piliers.
6. Soulever de quelques millimètres. Repérez les fils et photographiez leur passage avant d’aller plus loin.
7. Dégager le toit sans tirer. Soutenez le pendant toute l’inspection du boîtier.

3. Contrôler la courroie

Photographiez son trajet avant de la retirer. Recherchez une fissure, une surface brillante, une forte détente, une déformation permanente ou une sortie répétée de la poulie.

Une courroie neuve doit conserver un profil et un cheminement comparables. Elle ne doit ni patiner ni tirer fortement sur les axes. Ne choisissez jamais une courroie uniquement d’après l’apparence extérieure du carrousel.

4. Contrôler le moteur et les engrenages

• vérifiez la fixation du moteur et la présence de fils dessoudés ;
• observez la position de la petite poulie sur l’axe ;
• faites tourner doucement la transmission à la main ;
• recherchez une dent abîmée ou un engrenage fendu ;
• vérifiez qu’aucun fil ne touche une partie mobile.

Il est préférable de rester prudent concernant la référence du moteur. Des versions différentes ou des réparations antérieures peuvent exister. Comparez toujours le format, l’axe, l’alimentation et l’entraînement de la pièce réellement démontée.

5. Remonter le Grand Carousel

1. Replacer la transmission. Faites effectuer un cycle manuel complet avant de refermer.
2. Ranger les fils. Aucun conducteur ne doit passer sous un pilier.
3. Reposer le toit. Descendez le de façon régulière sur les quatre supports.
4. Remettre les deux vis et le capuchon. Ne serrez pas au point de contraindre le plastique.
5. Tester avant de recoller. Utilisez seulement une petite quantité de colle si une fixation doit vraiment être reprise.
